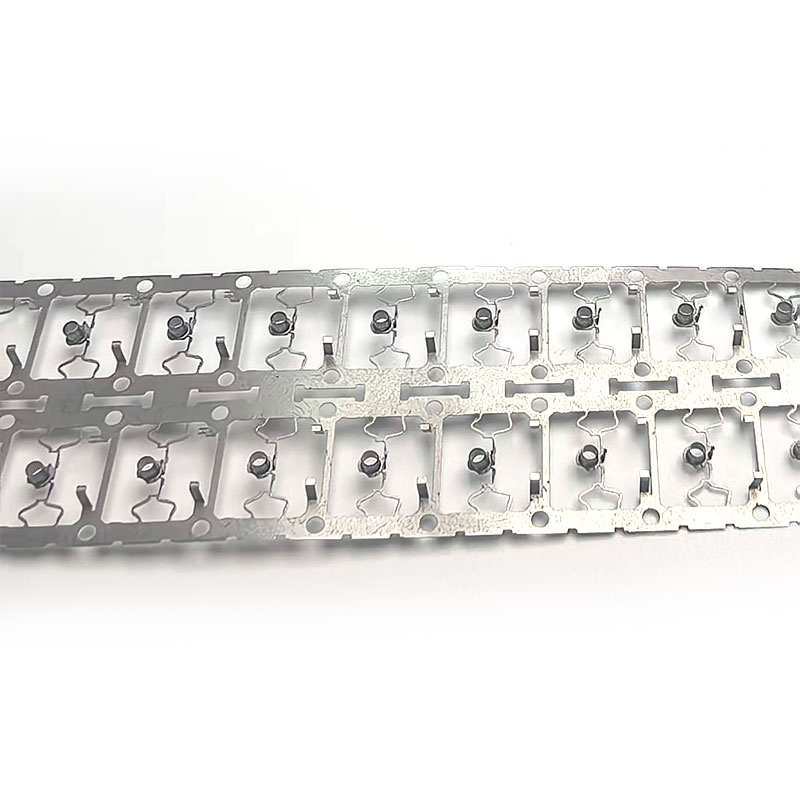

Elektroniset tarkkuusleimausosatovat välttämättömiä pienikokoisten, johtavien ja erittäin tarkkojen komponenttien valmistuksessa, joita käytetään liittimissä, antureissa, autoelektroniikassa ja viestintälaitteissa.Qirenyhdistää tarkkuusleimauksen EDM-teknologiaan valmistaakseen monimutkaisia metallikomponentteja, joiden mittatoleranssit ovat jopa ±0,005 mm, mikä tukee sekä prototyyppien kehitystä että suuria tuotantomääriä.
Kun elektroniikkatuotteista tulee pienempiä, ohuempia ja integroituneempia, valmistajat tarvitsevat metallikomponentteja, jotka voivat säilyttää tiukat mitat samalla kun ne tarjoavat vakaan johtavuuden, mekaanisen lujuuden ja luotettavan kokoonpanon suorituskyvyn. Elektroninen tarkkuusleimaus tarjoaa tehokkaan tavan muodostaa liittimiä, kontaktikomponentteja, suojaosia, jousielementtejä ja muita monimutkaisia metallirakenteita tuotantomittakaavassa. Yhdistämällä EDM-muottien valmistuksen, tarkkuusleimauksen, älykkään tarkastuksen ja prosessinhallinnan Qiren tarjoaa räätälöityjä ratkaisuja elektroniikkaan, autoelektroniikkaan, lääketieteellisiin laitteisiin ja viestintäsovelluksiin. Sen raportoitu ±0,005 mm:n mittatoleranssi, materiaalin sovitettavuus ja pinnan laadun valvonta tekevät tarkkuusleimauksesta sopivan vaativiin elektroniikkakomponenttisovelluksiin.
Sisällysluettelo
- Miksi elektroniset tarkkuusleimausosat ovat tärkeitä?
- Mitkä ovat tärkeimmät edut?
- Mitä materiaaleja voidaan käyttää?
- Kuinka tarkkuusleimausosat valmistetaan?
- Missä niitä käytetään?
- Kuinka ostajien tulisi valita tarkkuusleimaustoimittaja?
- Usein kysytyt kysymykset
- Johtopäätös
Miksi elektroniset tarkkuusleimausosat ovat tärkeitä?
Nykyaikaiset elektroniikkatuotteet ovat yhä enemmän riippuvaisia pienoismetallikomponenteista. Liitinnapa, suojaelementti, kosketinjousi, akkukomponentti tai johtava tuki voi olla vain murto-osa tavanomaisen mekaanisen komponentin koosta, mutta se voi vaikuttaa suoraan koko tuotteen suorituskykyyn.
Tästä syystä tarkkuusleimaus on enemmän kuin pelkkää metallilevyn leikkaamista ja muovausta. Valmistusprosessin on valvottava mittatarkkuutta, materiaalin muodonmuutoksia, purseita, pinnan laatua ja toistettavuutta. Elektronisissa sovelluksissa pienikin mittapoikkeama voi vaikuttaa kosketuspaineeseen, sisäänvientivoimaan, sähkönjohtavuuteen, kokoonpanon kohdistukseen tai tuotteen käyttöikään.
Qirenin tuotetietojen mukaan sen leimaamisessa yhdistyvät EDM-muotinkäsittely tarkkuusleimaus- ja tarkastustekniikoihin. Yhtiö ilmoittaa, että sen prosessilla voidaan saavuttaa jopa ±0,005 mm:n toleranssit sopivissa sovelluksissa, mukaan lukien monimutkaiset osat, mikroreikäkomponentit ja erittäin ohuet alle 0,1 mm materiaalit.
Tämä yhdistelmä tekee tarkkuusleimauksesta erityisen arvokasta, kun valmistajat tarvitsevat toistettavia komponentteja suuria määriä tinkimättä mittojen yhtenäisyydestä.
Mitkä ovat elektronisten tarkkuusleimausosien tärkeimmät edut?
1. Suuri mittatarkkuus
Tarkkuuselektroniikkakomponentit vaativat usein tiukasti kontrolloituja mittoja minikokoisuuksien sopimiseksi. Edistyksellinen muottisuunnittelu, EDM-työstö ja kontrolloidut leimausparametrit voivat vähentää mittavaihteluita ja parantaa kappaleiden välistä yhtenäisyyttä.
Liittimien ja muiden johtavien komponenttien mittatarkkuus vaikuttaa suoraan liitossuorituskykyyn. Yhdenmukainen geometria auttaa valmistajia ylläpitämään ennakoitavissa olevaa asennusvoimaa, koskettimien sijoittelua ja kokoonpanon yhteensopivuutta.
2. Monimutkaisen geometrian ominaisuus
Perinteiset leimausprosessit voivat kohdata rajoituksia, jos komponenteissa on syviä uria, teräviä kulmia, porrastettuja reikiä, kapeita osia tai muita monimutkaisia ominaisuuksia. EDM-avusteinen työkalu voi auttaa luomaan kehittyneempiä meistirakenteita näihin vaativiin geometrioihin.
- Mikroreiät ja kapeat kolot
- Porrastetut ja upotetut rakenteet
- Hienot kontaktialueet
- Terävän kulman ominaisuudet
- Erittäin ohuet metalliosat
- Pienet jousi- ja johtavat rakenteet
3. Tehokas massatuotanto
Kun leimaussuulake on kehitetty ja validoitu, prosessi voi tuottaa suuria määriä yhtenäisiä osia suhteellisen lyhyillä jaksoilla. Tämä tekee tarkkuusleimauksesta erityisen houkuttelevan elektroniikkavalmistajille, joiden tuotantomäärät ovat vakaat.
4. Parempi pinnanlaatu
Pinnan kunto on kriittinen sähköisille ja mekaanisille komponenteille. Liialliset purseet, naarmut, muodonmuutokset tai karkeat pinnat voivat aiheuttaa kokoonpanoongelmia tai heikentää johtavuutta ja kulutuskestävyyttä.
Qiren kuvaa kosketuksettoman EDM-käsittelyn ja peiliviimeistelytekniikan käyttöä vaativiin sovelluksiin, joiden raportoitu pinnan karheus on alle Ra0,2 μm soveltuvissa käsittelyolosuhteissa.
Mitä materiaaleja voidaan käyttää?
Materiaalin valinnan tulee perustua johtavuuteen, lujuuteen, korroosionkestävyyteen, kovuuteen, jousiominaisuuksiin, muovauskäyttäytymiseen, käyttölämpötilaan ja loppukäyttövaatimuksiin.
| Materiaalityyppi | Tyypilliset ominaisuudet | Mahdolliset sovellukset |
|---|---|---|
| Kuparilejeeringit | Hyvä sähkönjohtavuus ja muovattavuus | Liittimet, koskettimet, johtavat komponentit |
| Ruostumaton teräs | Lujuus, korroosionkestävyys, kestävyys | Elektroniikkakotelot, jouset, rakenneosat |
| Titaani | Korkea lujuus-painosuhde ja korroosionkestävyys | Erikoistuneet elektroniset ja lääketieteelliset komponentit |
| Korkean kovuuden metalliseokset | Kulutuskestävyys ja mekaaninen vakaus | Vaativia tarkkuuskomponentteja ja työkaluihin liittyviä osia |
Oikean materiaalin valinta vaikuttaa myös muotin käyttöikään ja tuotantokustannuksiin. Korkean kovuuden tai sitkeyden omaavat materiaalit saattavat vaatia erikoistyökaluja ja työstöstrategioita, mikä tekee teknisestä analyysistä tärkeän ennen massatuotantoa.
Kuinka tarkkuusleimausosat valmistetaan?
Luotettava tarkkuusleimausprojekti alkaa yleensä kauan ennen ensimmäistä tuotantoa. Komponenttien piirustus, materiaalispesifikaatio, toleranssivaatimukset, pinnan viimeistely, vuotuinen tilavuus ja käyttöympäristö tulee kaikki tarkistaa suunnitteluvaiheessa.
Vaihe 1: Tuote- ja piirustusanalyysi
Insinöörit arvioivat geometrian, toleranssit, materiaalin paksuuden, muovaussuunnan, kriittiset mitat ja mahdolliset valmistusriskit. Varhainen suunnitteluanalyysi voi auttaa tunnistamaan piirteitä, jotka voivat aiheuttaa muodonmuutoksia, halkeamia, liiallisia purseita tai vaikeaa työkalun huoltoa.
Vaihe 2: Precision Die Design
Leimausmuotti määrittää, kuinka tarkasti lopullinen komponentti voidaan muodostaa. Monimutkaisille elektronisille osille EDM-työstöllä voidaan luoda hienoja rakenteita ja erittäin tarkkoja muottiominaisuuksia.
Vaihe 3: Materiaalin valmistelu
Valitun metallinauhan tai -levyn on täytettävä vaadittu paksuus, mekaaniset ominaisuudet ja pinnan kunto. Materiaalin tasaisuus on erityisen tärkeää, kun kyseessä ovat erittäin tiukat toleranssit.
Vaihe 4: Leimaus ja muotoilu
Tuotannon aikana materiaali läpäisee kontrolloidut meistotoimenpiteet leikkaamisen, taivutuksen, lävistyksen, muotoilun tai progressiivisten ominaisuuksien saavuttamiseksi. Vakaat prosessiparametrit auttavat ylläpitämään toistettavuutta koko tuotantoerän ajan.
Vaihe 5: Mitta- ja pintatarkastus
Tarkastuksessa varmistetaan kriittiset mitat ja havaitaan mahdolliset viat. Qiren raportoi käyttämällä kolmiulotteisia mittauslaitteita, optisia tarkastuslaitteita ja kovuustestausta osana laadunvalvontaprosessiaan. Erän laaturaportit voivat myös tukea tuotannon jäljitettävyyttä ja asiakkaiden hyväksyntää.
Missä niitä käytetään?
Elektronisia tarkkuusleimauskomponentteja käytetään useilla teollisuudenaloilla, koska niissä voidaan yhdistää pienet mitat korkeaan toistettavuuteen ja toiminnalliseen luotettavuuteen.
Kulutuselektroniikka
Älypuhelimet, kannettavat tietokoneet, puettavat laitteet ja muut kompaktit tuotteet vaativat miniatyyrimetallikomponentteja, jotka sopivat tarkasti rajoitettuihin sisätiloihin. Sovelluksia voivat olla SIM-kortin pidikkeet, Type-C-liitäntäkomponentit, kosketinpäätteet ja FPC:hen liittyvät metallirakenteet.
Autojen elektroniikka
Elektronisten ohjausjärjestelmien ja sähköajoneuvojen lisääntyvä käyttö on lisännyt tarkkuusjohtavien ja mekaanisten komponenttien kysyntää. Mahdollisia sovelluksia ovat akkuihin liittyvät komponentit, relejouset, liittimet, anturikomponentit ja sähköliitäntäjärjestelmät.
Lääketieteelliset laitteet
Lääketieteelliset laitteet voivat vaatia miniatyyrikomponentteja, joilla on valvotut mitat ja luotettava pintalaatu. Tarkkuusleimattuja metalliosia voidaan käyttää mikroinstrumenttien osissa, laitekoteloissa ja muissa erikoiskokoonpanoissa, joissa mittojen yhtenäisyys on välttämätöntä.
Viestintälaitteet
Viestintälaitteet ja suuritiheyksiset elektroniset kokoonpanot perustuvat tarkkoihin liittimiin ja johtaviin komponentteihin. Tarkkuusleimaus voi tukea kompaktien kontaktirakenteiden tuotantoa, jotka vaativat yhtenäistä geometriaa toistuvan kokoonpanon aikana.
Kuinka ostajien tulisi valita tarkkuusleimaustoimittaja?
Oikean toimittajan valinta ei ole pelkästään yksikköhintojen vertailua. Tarkkuuselektroniikkakomponenttien osalta työkaluvalmiudella, tarkastusjärjestelmillä, materiaalikokemuksella, teknisellä tuella ja tuotannon skaalautuvilla voi olla suurempi vaikutus projektin kokonaiskustannuksiin.
Ennen tilauksen tekemistä ostajien tulee arvioida seuraavat seikat:
- Mittauskyky:Varmista, pystyykö toimittaja jatkuvasti täyttämään vaaditut toleranssit.
- Työkaluasiantuntemus:Tarkista toimittajan suuttimen suunnittelu, EDM, huolto- ja optimointiominaisuudet.
- Materiaalikokemus:Varmista, että valmistaja ymmärtää valitun kupariseoksen, ruostumattoman teräksen, titaanin tai muun materiaalin.
- Tarkastuskyky:Tarkista, voidaanko kriittiset mitat mitata sopivalla CMM-, optisella tai muulla tarkastuslaitteella.
- Tuotannon skaalautuvuus:Varmista, että toimittaja voi siirtyä prototyyppi- tai koe-eristä vakaaseen massatuotantoon.
- Laatudokumentaatio:Pyydä tarkastusraportteja ja selkeästi määritellyt hyväksymiskriteerit.
- Tekninen viestintä:Vastaava tekninen tiimi voi vähentää tarpeettomia työkalujen korjauksia ja tuotannon viivästyksiä.
Qiren kertoo, että sen leimaustoiminta tukee sekä pieneriä koetuotantoa että suurempaa valmistusta. Sen tuotantotiedoissa korostuvat myös 3 000 neliömetrin laitos, yli 50 työntekijää ja T&K-tiimi, joka edustaa noin 15 prosenttia sen työvoimasta. Yritys raportoi vientiä yli 20 maahan ja alueelle.
Usein kysytyt kysymykset
Mitä ovat elektroniset tarkkuusleimausosat?
Elektroniset tarkkuusleimausosat ovat tarkasti muotoiltuja metallikomponentteja, jotka on valmistettu tarkkuusleimausprosesseilla elektronisiin ja sähkömekaanisiin sovelluksiin. Ne voivat sisältää liittimiä, koskettimia, jousia, suojakomponentteja, johtavia tukia ja muita pienoisosia.
Minkä toleranssin tarkkuusleimauksella voidaan saavuttaa?
Saavutettavissa oleva toleranssi riippuu materiaalista, geometriasta, paksuudesta, työkalujen suunnittelusta ja tuotantoolosuhteista. Qiren ilmoittaa mittatoleranssit ±0,005 mm asti sopiviin tarkkuusleimaussovelluksiin. Todelliset toleranssit tulee vahvistaa tiettyä osapiirustusta vasten.
Voidaanko monimutkaisia elektronisia komponentteja räätälöidä?
Kyllä. Räätälöityjä tarkkuusleimauksia voidaan kehittää asiakkaiden piirustusten, 3D-mallien, materiaalispesifikaatioiden, mittojen, toleranssien, pintavaatimusten ja tuotantomäärien ympärille. EDM-avusteinen muottivalmistus on erityisen hyödyllinen monimutkaisille rakenteille, joita on vaikea valmistaa tavanomaisilla työkaluilla.
Millä teollisuudenaloilla käytetään tarkkoja elektronisia leimauskomponentteja?
Tärkeimpiä sovellusalueita ovat kulutuselektroniikka, autoelektroniikka, lääketieteelliset laitteet, viestintälaitteet, älykodin tuotteet ja muut tarkkuuselektroniikkakokoonpanot.
Kuinka voin pyytää tarjouksen?
2D-piirustuksen tai 3D-CAD-tiedoston, materiaalitietojen, vuosimäärän, kriittisten toleranssien, pinnan viimeistelyvaatimusten ja odotetun toimitusaikataulun toimittaminen voi auttaa valmistajaa arvioimaan projektin ja laatimaan tarkemman tarjouksen.
Johtopäätös
Elektronisten laitteiden pienentyessä ja kehittyneempiä, valmistustarkkuudesta on tulossa yhä tärkeämpää. Elektroninen tarkkuusleimaus tarjoaa käytännöllisen yhdistelmän mittojen yhtenäisyyttä, kompleksinmuodostuskykyä, materiaalin joustavuutta, pinnan laatua ja skaalautuvaa tuotantoa. EDM-avusteisen työkalun, kontrolloidun leimaamisen ja järjestelmällisen tarkastuksen avulla valmistajat voivat valmistaa pienoismetallikomponentteja, jotka täyttävät vaativat elektroniikkakokoonpanovaatimukset.
Qiren yhdistää tarkkuusmuottien suunnittelun, EDM-käsittelyn, leimaamisen ja tarkastusominaisuudet tukemaan räätälöityjä elektroniikkakomponenttiprojekteja työkalujen kehittämisestä tuotantoon. Jos hankit erittäin tarkkoja metallikomponentteja liittimiin, autoelektroniikkaan, lääketieteellisiin laitteisiin, viestintälaitteisiin tai muihin tarkkuuskokoonpanoihin,ota meihin yhteyttäkeskustellaksesi piirustuksistasi, materiaaleistasi, toleransseistasi, tuotantomäärästäsi ja mukautetuista leimausvaatimuksistasi.
