Valmistajille, jotka etsivät luotettavaa, suuren volyymin liitintuotantoa, tarkkuusLiittimen leimausmuottivoi suoraan vaikuttaa mittatarkkuuteen, tuotannon vakauteen, työkalun käyttöikään ja kokonaisvalmistuskustannuksiin.Qirenon erikoistunut tarkkuusmuottien kehittämiseen ja metallin leimausratkaisuihin, joissa käytetään CNC-työstöä, nopeaa leimausteknologiaa, automatisoituja tuotantoprosesseja ja tiukkaa laadunhallintaa tukemaan vaativia auto-, elektroniikka-, kodinkone- ja lääketieteellisiä sovelluksia.

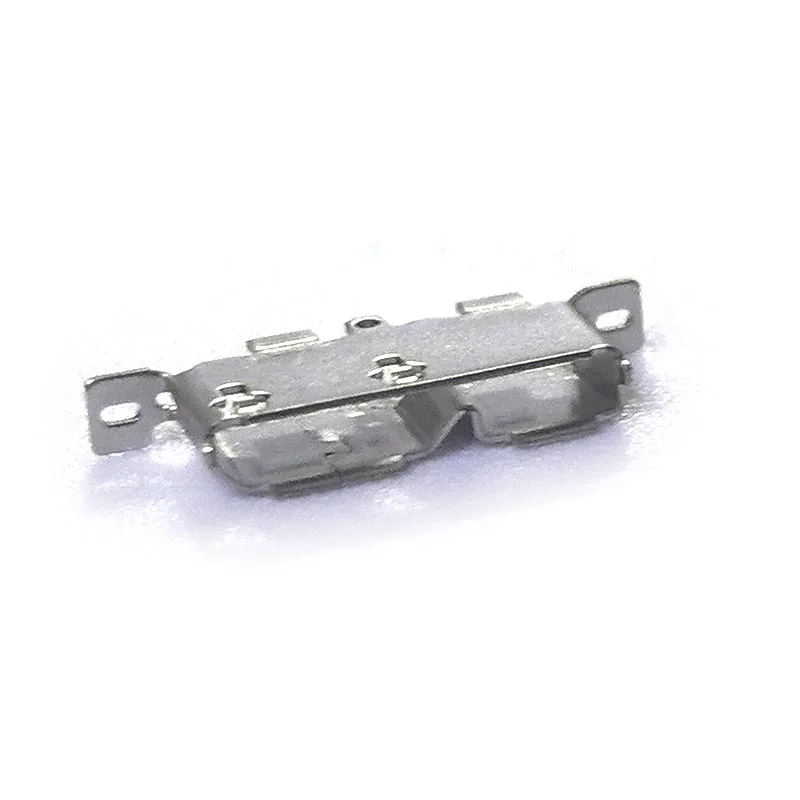

Liittimen leimausmuotti on erikoistunut muottijärjestelmä, joka on suunniteltu tuottamaan liitinkomponentteja, joilla on tasainen geometria, tiukat toleranssit ja toistettava suorituskyky. Toisin kuin yleiskäyttöiset leimaustyökalut, liitinmuottien on otettava huomioon erittäin pienet ominaisuudet, materiaalin käyttäytyminen, progressiiviset muovausvaatimukset ja suuret tuotantomäärät. Qiren kehittää räätälöityjä progressiivisia ja yhdistelmämeistomuotteja, joiden raportoitu koneistustarkkuus on jopa ±0,01 mm ja muotin käyttöikä yli 5 miljoonaa sykliä. Yhdistämällä tarkkuussuunnittelun, kontrolloidun käsittelyn, tarkastuksen ja jäljitettävän valmistuksen hallinnan, oikein suunniteltu liitinmuotti voi auttaa valmistajia vähentämään romua, parantamaan tuotannon yhtenäisyyttä, lyhentämään sykliaikoja ja hallitsemaan pitkän aikavälin työkalukustannuksia.
Sisällysluettelo
- Mikä on liittimen leimausmuotti?
- Miksi tarkkuudella on väliä liittimen leimaamisessa?
- Mitkä ovat korkealaatuisen liittimen leimausmuotin tärkeimmät ominaisuudet?
- Kuinka liittimen leimausmuotti valmistetaan?
- Minkä tyyppisiä leimausmuotteja käytetään liittimiin?
- Kuinka valmistajien tulisi valita liittimen leimausmuotti?
- Miksi valita Qiren liittimen leimausmuottiratkaisuille?
- Mitkä teollisuudenalat käyttävät liittimien leimausmuotteja?
- Usein kysytyt kysymykset
- Johtopäätös
Mikä on liittimen leimausmuotti?
Liittimen leimausmuotti on tarkkuustyökalujärjestelmä, jota käytetään metalliliuskojen, -levyjen tai muiden sopivien materiaalien muuntamiseen liitinkomponenteiksi kontrolloidun leimauksen avulla. Prosessi käyttää mekaanista voimaa materiaalin leikkaamiseen, taivutukseen, muotoiluun, vetämiseen tai muuhun muotoon ennalta määritellyn muottirakenteen mukaisesti.
Liitinosat sisältävät usein pieniä kosketusalueita, kapeita rakoja, kielekkeitä, mutkia, reikiä ja muita monimutkaisia geometrioita. Näin ollen muotin on säilytettävä erittäin tarkka kohdistus meistien, meistien, ohjauskomponenttien ja muiden toiminnallisten elementtien välillä.
Suuren volyymin tuotannossa progressiivinen leimaus on erityisen arvokasta, koska useat toiminnot voidaan integroida yhteen työkalujärjestelmään. Metallinauha liikkuu useiden asemien läpi, ja jokainen asema suorittaa tietyn toimenpiteen ennen kuin valmis liitinkomponentti poistuu suulakkeesta.
- Korkean mittasuhteen toistuvaan tuotantoon
- Suurten liitososien tehokas käsittely
- Vähentynyt manuaalinen käsittely yksittäisten toimintojen välillä
- Parempi materiaalin käyttö, kun layout on optimoitu
- Yhteensopivuus automaattisten nopean leimauslaitteiden kanssa
Miksi tarkkuudella on väliä liittimen leimaamisessa?
Tarkkuus on yksi tärkeimmistä suorituskykytekijöistä valittaessa liitintyökaluja. Liittimillä on usein tiukat mittavaatimukset, koska pienikin poikkeama voi vaikuttaa sisäänvientivoimaan, sähköiseen kosketukseen, mekaaniseen pysymiseen, kokoonpanon kohdistukseen tai yhteensopivuuteen yhteensopivien komponenttien kanssa.
Laadukas muotti vaatii siis muutakin kuin tarkkaa alkutyöstöä. Tarkkuus on säilytettävä koko valmistusprosessin ajan, mukaan lukien suunnittelu, koneistus, lämpökäsittely, kokoonpano, koeleimaus, tarkastus ja tuotannon ylläpito.
| Suorituskykytekijä | Tärkeys liittimien tuotannossa | Mahdollinen valmistusetu |
|---|---|---|
| Mittojen tarkkuus | Säilyttää liittimen kriittisen geometrian | Parantaa komponenttien vaihdettavuutta |
| Työkalun kohdistus | Ohjaa lävistimen ja muotin sijoittelua | Vähentää epätasaista kulumista ja leimausvirheitä |
| Pintalaatu | Tukee puhdasta leikkaamista ja muotoilua | Auttaa minimoimaan purseet ja materiaalivahingot |
| Työkalun käyttöikä | Määrittää pitkän aikavälin tuotannon vakauden | Vähentää vaihto- ja seisontakustannuksia |
| Prosessin johdonmukaisuus | Pitää toistuvat osat määritysten sisällä | Parantaa laadunvalvontaa ja tuotannon tuottoa |
Qiren toteaa, että sen tarkkuusmuottien valmistuskyky voi saavuttaa jopa ±0,01 mm:n prosessointitarkkuuden sopivissa sovelluksissa. Todellinen saavutettavissa oleva toleranssi tulee kuitenkin aina varmistaa materiaalin, komponenttien geometrian, muottirakenteen, meistolaitteiston ja asiakkaan spesifikaatioiden mukaan.
Mitkä ovat korkealaatuisen liittimen leimausmuotin tärkeimmät ominaisuudet?
Kaikki leimaussuuttimet eivät sovellu tarkkuusliittimien valmistukseen. Työkalujen tulee suunnitella liittimen materiaalin, geometrian, tuotantomäärän, toleranssivaatimusten ja loppupään kokoonpanoprosessin mukaan.
Precision Die Design
Suulakkeen rakenteen tulee määrittää tarkasti jokainen leikkaus- ja muovausoperaatio. Huolellinen asemasuunnittelu on erityisen tärkeää progressiivisissa muoteissa, koska varhaisessa asemassa tapahtuneet virheet voivat vaikuttaa jokaiseen myöhempään toimintoon.
Laadukas koneistus
CNC-työstöllä ja muilla tarkkuusvalmistustekniikoilla voidaan tuottaa monimutkaisia muottikomponentteja, joiden mitat ja pinnan laatu on valvottu. Oikea koneistus tukee myös meistien, terien, ohjauskomponenttien ja muottiosien tarkkaa kokoonpanoa.
Kestävä työkalurakenne
Liittimien tuotanto voi sisältää miljoonia leimaussyklejä. Asianmukainen materiaalivalinta, lämpökäsittely, pintakäsittely ja kulutusta kestävät komponentit voivat auttaa pidentämään työkalun käyttöikää.
Vakaa tuotannon suorituskyky
Hyvän muotin ei pitäisi tuottaa vain ensimmäistä erää tarkasti. Sen pitäisi säilyttää tasainen suorituskyky pidennetyn tuotannon aikana. Työkalujen valvonta, ennaltaehkäisevä huolto ja säännöllinen tarkastus ovat siksi tärkeitä.
Jäljitettävä laadunhallinta
Valmistuksen jäljitettävyys helpottaa prosessipoikkeamien tunnistamista ja tasaisen laadun ylläpitämistä. Qiren raportoi tuotannon suorittamisjärjestelmän (MES) käytön tuotantotietojen seuraamiseksi ja prosessin jäljitettävyyden tukemiseksi.
Kuinka liittimen leimausmuotti valmistetaan?
Ammattimainen muotinvalmistus on monivaiheinen suunnitteluprosessi eikä pelkkä teräksen leikkaaminen haluttuun muotoon. Tyypillinen työnkulku voi sisältää seuraavat vaiheet:
- Vaatimusanalyysi:Tarkista liittimen piirustus, materiaali, toleranssit, tuotantomäärä, leimauspuristin ja sovellusvaatimukset.
- Materiaalivalinta:Valitse sopivat muottimateriaalit ja määritä sopiva käsittely odotettavissa olevien kuormien ja kulumisen perusteella.
- Muottirakenteen suunnittelu:Kehitä progressiivinen, yhdistelmä- tai muu työkaluarkkitehtuuri osan geometrian mukaan.
- Tarkkuustyöstö:Valmista muottilevyjä, sisäosia, lävistyksiä, muotteja, ohjaimia ja muita komponentteja sopivilla työstöprosesseilla.
- Lämpökäsittely:Käytä asianmukaista lämpökäsittelyä tarvittaessa parantaaksesi kovuutta, lujuutta ja kulutuskestävyyttä.
- Kokoaminen ja virheenkorjaus:Kokoa työkalut ja tarkista kohdistus, liike, välykset ja toimintakyky.
- Kokeiluleimaus:Tuo näyteosia arvioidaksesi mittoja, muovauksen laatua, purseita, materiaalin syöttöä ja tuotannon vakautta.
- Tarkastus ja validointi:Mittaa kriittiset ominaisuudet sovittujen teknisten vaatimusten mukaisesti.
- Tuotantotuki:Luo asianmukaiset huolto- ja tarkastusmenettelyt pitkäaikaista käyttöä varten.
Tämä jäsennelty työnkulku auttaa muuttamaan liitinpiirustuksen toistettavaksi valmistusratkaisuksi sen sijaan, että luottaisi vain yrityksen ja virheen mukaisiin säätöihin.
Minkä tyyppisiä leimausmuotteja käytetään liittimiin?
Optimaalinen työkalukokoonpano riippuu liittimen suunnittelusta ja valmistustavoitteista. Yleisiä ratkaisuja ovat:
- Progressiiviset leimausmuotit:Integroi useita toimintoja peräkkäisiin asemiin ja ne sopivat suurien volyymien tuotantoon.
- Yhdistetyt muotit:Suorita useita leikkaustoimenpiteitä yhden painalluksen aikana, kun osarakenne sen sallii.
- Lävistys- ja leikkausmuotit:Suunniteltu tarkkaan materiaalin erotteluun ja reikien tekoon.
- Muottien muodostaminen:Käytetään, kun liittimen liittimet tai komponentit vaativat hallittua taivutusta tai muotoilua.
- Muotien piirtäminen:Käytetään sopiviin komponentteihin, jotka vaativat hallittua materiaalin muodonmuutosta syvemmälle geometrialle.
Qiren osoittaa, että sen itsenäiset muottien T&K-ominaisuudet kattavat progressiiviset muotit, yhdistelmämuotit, venytysmuotit, lävistys- ja leikkausmuotit, puristusmuotit ja muut tarkkuustyökaluratkaisut.
Kuinka valmistajien tulisi valita liittimen leimausmuotti?
Työkalujen valinta pelkästään alkuperäisen hankintahinnan perusteella voi johtaa korkeampiin kustannuksiin koko tuotannon elinkaaren aikana. Valmistajien tulee arvioida koko valmistusvaatimus.
| Valintakriteeri | Pohdittavia kysymyksiä |
|---|---|
| Liittimen geometria | Onko olemassa mikroominaisuuksia, kapeita uria, mutkia tai monimutkaisia profiileja? |
| Materiaali | Mikä metalliseos, paksuus, kovuus ja pinnan kunto leimataan? |
| Tuotantomäärä | Onko sovelluksen prototyyppi, keskimääräinen vai miljoonia osia vuodessa? |
| Vaadittu toleranssi | Mitkä mitat ovat kriittisiä liittimen suorituskyvyn kannalta? |
| Leimauslaitteet | Vastaako muotti puristimen vetoisuutta, iskua, nopeutta ja syöttöjärjestelmää? |
| Työkalun käyttöikä | Millainen käyttöikä vaaditaan ennen isompaa huoltoa tai kunnostusta? |
| Toimittajan kyky | Voiko valmistaja tarjota suunnittelu-, koneistus-, testaus-, tarkastus- ja myynnin jälkeistä tukea? |
Valmistajien tulee myös pyytää selkeitä tietoja toleranssikyvystä, koemenettelyistä, huoltovaatimuksista, varaosista, toimitusaikatauluista ja laatudokumentaatiosta ennen työkalutilauksen tekemistä.
Miksi valita Qiren liittimen leimausmuottiratkaisuille?
Qiren keskittyy tarkkuusmuottien tuotekehitykseen ja valmistukseen teollisuusasiakkaille, jotka vaativat luotettavaa työkalujen suorituskykyä. Sen liitinmuottiratkaisuissa yhdistyvät tarkkuustyöstö, nopea leimaustekniikka, automatisoitu tuotantokyky ja jäsennelty laadunhallinta.
Useat ominaisuudet ovat erityisen tärkeitä liittimien valmistajille:
- Tarkkuusvalmistus:Sopivilla tuotantoprosesseilla voidaan saavuttaa suuri mittatarkkuus vaativiin työkaluvaatimuksiin.
- Räätälöity muotin kehitys:Työkalu voidaan suunnitella tiettyjen liitinmallien, materiaalien, tuotantomäärien ja laitteiden mukaan.
- Pitkä käyttöikä:Qiren raportoi soveltuvien työkaluratkaisujen muotin käyttöiän yli 5 miljoonan syklin.
- Laadunhallinta:Yhtiö raportoi noudattavansa ISO 9001 ja IATF 16949 laadunhallintastandardeja.
- MES-pohjainen jäljitettävyys:Tuotantotietoja voidaan seurata prosessin johdonmukaisuuden ja jäljitettävyyden tukemiseksi.
- Integroitu valmistus:Suunnittelu, koneistus, kokoonpano, virheenkorjaus, testaus ja tuotantotuki voidaan koordinoida yhden toimittajan kautta.
Ostajille, jotka arvioivat aLiittimen leimausmuotin toimittaja, nämä tekijät voivat olla merkityksellisempiä kuin pelkkä hinta, koska työkalujen suorituskyky vaikuttaa suoraan tuotannon tuottoon, huoltotiheyteen ja pitkän aikavälin käyttökustannuksiin.
Mitkä teollisuudenalat käyttävät liittimien leimausmuotteja?
Tarkkuusliitinkomponentteja käytetään monilla teollisuudenaloilla, joilla sähköiset, elektroniset, mekaaniset tai signaaliliitännät on valmistettava johdonmukaisesti.
- Autot:Ajoneuvojen johdotusjärjestelmät, sähkömoduulit, anturit ja elektroniset ohjausjärjestelmät.
- Kulutuselektroniikka:Kompaktit liittimet, joita käytetään elektronisissa laitteissa ja kokoonpanoissa.
- Kodinkoneet:Laitteiden ja ohjausjärjestelmien sähköliitäntäkomponentit.
- Lääketieteelliset laitteet:Erikoiselektroniikka- ja sähkömekaanisissa laitteissa käytettävät tarkkuuskomponentit.
- Teollisuuselektroniikka:Ohjausjärjestelmien, automaatiolaitteiden ja sähkökokoonpanojen liittimet.
Kun elektroniset järjestelmät tiivistyvät ja tuotantomäärät kasvavat, toistettavan leimaustarkkuuden ja luotettavan työkalun merkitys kasvaa edelleen.
Usein kysytyt kysymykset
Mihin liittimen leimausmuottia käytetään?
Liittimen leimausmuottia käytetään liitinkomponenttien valmistukseen sopivista metallimateriaaleista kontrolloidun leikkauksen, lävistyksen, taivutuksen, muotoilun tai niihin liittyvien meistotoimintojen avulla. Se on erityisen arvokas valmistettaessa suuria määriä tasalaatuisia tarkkuuskomponentteja.
Kuinka kauan liittimen leimausmuotti voi kestää?
Työkalun käyttöikä riippuu muotin rakenteesta, materiaalin valinnasta, leimausnopeudesta, komponenttien geometriasta, huollosta ja tuotantoolosuhteista. Qiren raportoi soveltuvien liitinmuottiratkaisujen käyttöiän ylittävän 5 miljoonaa sykliä.
Minkä tarkkuuden liittimen leimausmuotilla voidaan saavuttaa?
Tarkkuus riippuu osan suunnittelusta, materiaalista, työkalurakenteesta, koneistusprosessista ja leimauslaitteista. Qiren kertoo, että sen sopiva tarkkuusmuottikäsittely voi olla noin ±0,01 mm, kun taas lopulliset toleranssit on vahvistettava jokaiselle projektille.
Pitäisikö minun valita progressiivinen vai yhdistelmä leimausmuoti?
Kumpikaan vaihtoehto ei ole yleisesti parempi. Progressiivinen työstö on usein edullista suuren volyymin, monitoimiliittimien valmistuksessa, kun taas yhdistelmätyökalut voivat olla tehokkaita, kun useita operaatioita voidaan suorittaa yhden puristusiskun aikana. Sopivan valinnan tulee perustua osan geometriaan, tuotantomäärään, materiaaliin, puristusominaisuuksiin ja tavoitekustannuksiin.
Kuinka voin vähentää liittimen leimaustyökalujen ylläpitokustannuksia?
Säännöllinen tarkastus, oikea voitelu, oikea materiaalin syöttö, kuluvien komponenttien oikea-aikainen vaihto ja ennaltaehkäisevä huolto voivat auttaa vähentämään odottamattomia seisokkeja. Hyvin suunniteltu muotti sopivilla materiaaleilla ja selkeillä huoltomenettelyillä voi myös alentaa elinkaarikustannuksia.
Johtopäätös
TarkkuuttaLiittimen leimausmuottion kriittinen investointi valmistajille, jotka tarvitsevat yhtenäiset liittimen mitat, korkean tuotantotehokkuuden ja luotettavan pitkän aikavälin työkalujen suorituskyvyn. Tarkasta suuttimen suunnittelusta ja CNC-työstyksestä koeleimaukseen, tarkastukseen, jäljitettävyyteen ja kunnossapitoon jokainen vaihe voi vaikuttaa lopputulokseen. Tarkka muottisuunnittelukyky, räätälöidyt työkaluratkaisut, raportoitu ±0,01 mm:n prosessointitarkkuus, 5 miljoonan+ muotin käyttöikä soveltuville malleille sekä ISO 9001- ja IATF 16949 -laatujärjestelmät tarjoavat Qirenille vahvan perustan vaativille liittimien valmistusprojekteille. Jos suunnittelet uutta liitinprojektia tai haluat parantaa olemassa olevaa leimausprosessia,ota meihin yhteyttäkeskustellaksesi osapiirustuksistasi, materiaalivaatimuksistasi, tuotantomäärästäsi, toleranssitavoitteistasi ja räätälöidyistä muottiratkaisuistasi.
