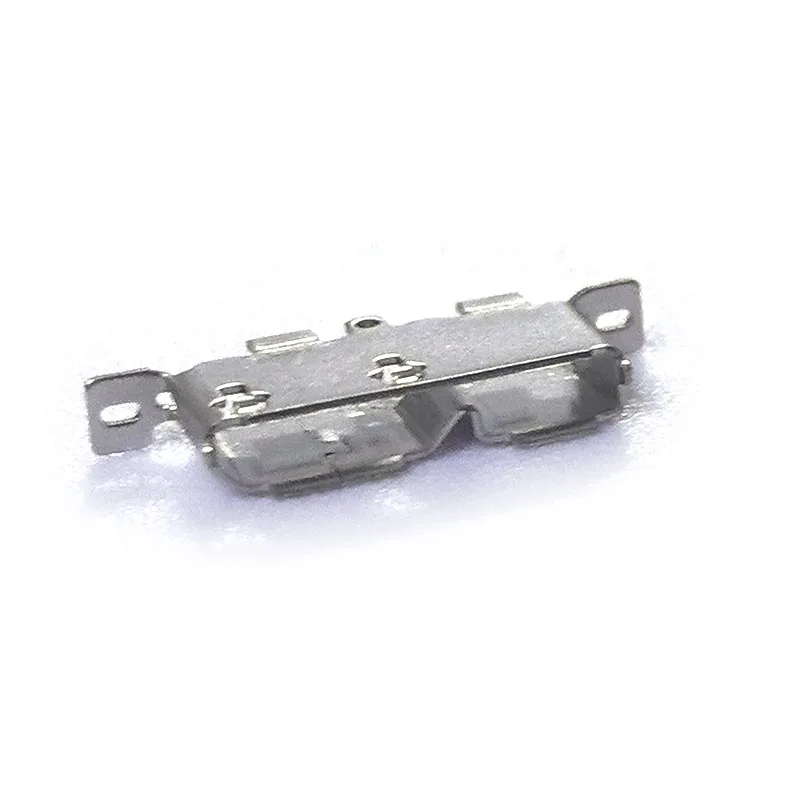

Nykypäivän maailmanlaajuisessa valmistusmaisemassa tarkkuuden, nopeuden ja luotettavuuden kysyntä ei ole koskaan ollut korkeampi. Jokainen sektori - kulutuselektroniikasta ja autosta televiestinnästä ja teollisuuslaitteista - saa voimakkaasti komponentteja, joita tuotetaan huomattavan tarkasti. Tämän tuotantoketjun ytimessä on liittimen leimausmuotti, erittäin erikoistunut työkalujärjestelmä, joka määrittelee monien liittimien muodon, rakenteen ja suorituskyvyn.
Mutta mitenliitinleimamuottitodella osallistua nykyaikaiseen tuotantoon? Vastaus alkaa sen toiminnasta. Leimausmuotti, joka on erityisesti suunniteltu liittimille, varmistaa, että ohuet johtavan metallin arkit voidaan muuttaa mikrotason komponenteiksi, jotka sopivat tarkkoihin suunnittelumäärityksiin. Toisin kuin yleiset muotit, liittimen leimausmuotit on suunniteltu tuottamaan monimutkaisia geometrioita, joilla on johdonmukaiset toleranssit, varmistaen, että jokainen liitin toimii virheetömästi korkean kysynnän ympäristöissä, kuten tiedonsiirto-, energian jakautumis- ja ohjausjärjestelmissä.
Liittimen leimausmuotit edustavat myös synteesiä edistyneistä materiaaleista, huippuluokan suunnittelusta ja tarkasta koneistamisesta. Niiden kehitykseen sisältyy korkealaatuista terästä, kulunkestävyyden pintakäsittelyt ja CNC-koneistustekniikat, jotka kykenevät pitämään mikrometrin tason tarkkuutta. Kyse ei ole vain metallipalojen luomisesta; Kyse on yhteyksien mahdollistamisesta toimialojen välillä, joilla jopa pieni vika voi johtaa suurten vikojen vuoksi.
Elektroniikan kasvava monimutkaisuus korostaa edelleen leimaamisen merkitystä. Älypuhelimet, sähköajoneuvot, 5G -laitteet ja uusiutuvat energiajärjestelmät vaativat liittimiä, jotka voivat toimia luotettavasti erilaisissa mekaanisissa, lämpö- ja sähköjännityksissä. Ilman liittimen leimausmuotteja massatuotanto tällaisella tarkkuudella olisi melkein mahdotonta.
Matka konseptista valmiisiin muottiin on monimutkainen, ja siihen sisältyy sekä tiede että käsityötaito. Ymmärtääksemme, kuinka liitinleimamuotteja tehdään, meidän on tutkittava vaiheittainen prosessi, joka varmistaa tarkkuuden ja kestävyyden.
Prosessi alkaa yksityiskohtaisella CAD -mallinnuksella. Insinöörit kääntävät liittimen tekniset tiedot muotisuunnitteluun, joka mahtuu leimaustoimenpiteisiin, materiaalivirtaisiin ja tuotannon tehokkuuteen. Simulointiohjelmistoa käytetään usein muodonmuutoksen, stressin ja mahdollisten heikkojen pisteiden ennustamiseen ennen ensimmäisen metallin leikkaamista.
Muotteräksen valinta on kriittinen. Työkaluteräkset, kuten SKD11, DC53 tai nopea teräs, ovat yleisiä niiden kovuuden, kulumiskestävyyden ja kyvyn ylläpitämisen vuoksi suurella volyymileimalla. Lämpökäsittely parantaa edelleen suorituskykyä varmistamalla, että muotit kestävät miljoonia leimausjaksoja.
Liittimen leimausmuotit vaativat koneistamista äärimmäisen tarkkuudella. CNC -jyrsintä, langan EDM ja pinnan hionta käytetään geometrioiden saavuttamiseksi, joiden toleranssit ovat yhtä tiukkoja kuin ± 0,002 mm. Tällainen tarkkuus varmistaa, että jokainen tuotettu liitin täyttää mitta- ja toiminnalliset vaatimukset.
Muotti ei ole yksi lohko, vaan yhdistelmä lyöntejä, kuolemaan, stripparilevyjä, opastappeja ja jousia. Jokainen elementti on koottava tarkkuuden kohdistamisella. Koekäytöt suoritetaan leimaustarkkuuden tarkistamiseksi, ja säätöjä tehdään, kunnes lähtö täyttää sekä mekaaniset että sähköiset suorituskykystandardit.
Toiminnan jälkeen homeesta tulee osa nopeaa leimauslinjaa, joka pystyy tuottamaan tuhansia liittimiä minuutissa. Säännöllinen ylläpito - Polku, komponenttien vaihtaminen ja voitelu - on elintärkeää homeen käyttöiän pidentämiseksi ja yhdenmukaisen suorituskyvyn varmistamiseksi.
Teknisen syvyyden havainnollistamiseksi tässä on yhteenveto keskeisistä parametreista:
| Parametri | Eritelmä |
|---|---|
| Toleranssin hallinta | ± 0,002 - ± 0,005 mm |
| Yleiset terästyypit | SKD11, DC53, ASP23 |
| Pintakäsittely | Lämpökäsittely, tina/ticn -pinnoite |
| Tuotannonopeus | 200–1 200 isku minuutissa |
| Homeen elinajanodote | 1–5 miljoonaa iskua |
| Liittimen paksuusalue | 0,1–2,0 mm |
| Sopivat materiaalit | Kupari, messinki, fosfori -pronssi, ruostumaton teräs |
Tämä taulukko korostaa liittimen leimausmuottien takana olevaa teknistä tiukkaa. Jokainen parametri on hienosäädetty tasapainon kestävyyden, tehokkuuden ja tarkkuuden tasapainottamiseksi, mikä tekee näistä muotista välttämättömiä edistyneessä valmistuksessa.
Liittimen leimausmuotit eivät ole vain työkaluja - ne ovat koko toimialojen mahdollistajia. Niiden monipuolisuus antaa valmistajille mahdollisuuden vastata monipuolisiin vaatimuksiin riippumatta siitä, tuotanko älypuhelimille mikroyhteydet tai teollisuuskoneiden raskaat liittimet.
Kulutuselektroniikka: Älypuhelimet, tabletit ja kannettavat tietokoneet käyttävät liitäntää leimattuna alaryhmän toleransseihin vakaan tehon ja tiedonsiirron saavuttamiseksi.
Autoteollisuus: Nykyaikaiset ajoneuvot integroivat satoja liittimiä infotainment-, ohjausjärjestelmiin ja sähköjoukkoihin.
Televiestintä: 5G: n korkeataajuiset liittimet ja kuituoptiset järjestelmät vaativat tarkkoja geometrioita signaalin menetyksen minimoimiseksi.
Lääkinnälliset laitteet: Kirurgiset laitteet ja diagnostiset koneet vaativat miniatyyriliittimiä, jotka ovat sekä luotettavia että bioyhteensopivia.
Teollisuuslaitteet: Robotti- ja automaatiojärjestelmät luottavat voimakkaille liittimiin virta- ja ohjauspiireihin.
Tarkkuus: Mahdollistaa mikromittaisten komponenttien yhdenmukaisen tuotannon tarkalla toleranssilla.
Skaalautuvuus: Pystyy tuottamaan miljoonia osia ilman merkittävää laatupoikkeamaa.
Kustannustehokkuus: Nopea leimaus vähentää yksikköä koskevia kustannuksia verrattuna vaihtoehtoisiin menetelmiin, kuten CNC-koneistus.
Kestävyys: Edistyneet materiaalit ja pinnoitteet pidentävät muotin käyttöikää, vähentämällä seisokkeja.
Räätälöinti: Räätälöity vastaamaan erityisiä liitinmuotoja, materiaaleja ja tuotantovaatimuksia.
Luotettavuus toiminnassa: Varmista, että liittimet ylläpitävät sähkönjohtavuutta ja mekaanista vakautta erilaisissa olosuhteissa.
Näiden etujen vaikutus ulottuu tuotantolinjojen ulkopuolelle. Mahdollistaa miniatyrisoinnin, parantamalla energiatehokkuutta ja tukemaan massamarkkinoiden kohtuuhintaisuutta, liittimen leimausmuotit vaikuttavat suoraan siihen, miten teollisuus innostaa ja toimittaa tuotteita kuluttajille.
Valmistajille oikean liittimen leimausmuotin valitseminen on enemmän kuin tekninen valinta; Se on strateginen sijoitus. Muotin suorituskyky, pitkäikäisyys ja sopeutumiskyky voi vaikuttaa merkittävästi tuotannon tehokkuuteen, kustannusten hallintaan ja lopputuotteen laatuun.
Hyvin suunniteltu muotti varmistaa, että seisokkeja minimoidaan, hylkäät vähenevät ja konsistenssi ylläpidetään miljoonien komponenttien välillä. Lisäksi muotit, jotka sisältävät modulaarisuutta ja helppoa ylläpitoa, pidentävät operatiivista elämää, jolloin yritykset voivat pysyä kilpailukykyisinä suurten määrien markkinoilla.
Q1: Kuinka kauan liittimen leimausmuotti kestää?
Korkealaatuinen liittimen leimausmuotti voi kestää miljoonasta viiteen miljoonaan iskuun materiaalin valinta-, pintakäsittelystä ja ylläpitokäytännöistä riippuen. Säännölliset tarkastukset ja oikea -aikainen komponenttien vaihtaminen pidentävät muotin käyttöikää merkittävästi.
Q2: Kuinka liittimen leimausmuotit parantavat tuotannon tehokkuutta?
Sallimalla nopea leimausoperaatio-jopa 1200 iskuun minuutissa-Connector-leimausmuotit mahdollistavat massatuotannon alhaisella yksikkökustannuksella. Niiden tarkkuus vähentää materiaalijätteitä ja minimoi laatuongelmat varmistaen saumattoman tuotantovirran.
Yritykset, jotka investoivat edistyneisiin liittimen leimausmuotteihin, saavat paitsi luotettavia työkaluja, myös vakuutuksen jatkuvan tuotteen suorituskyvyn vaativista teollisuuksista. Tämä luotettavuus lisää asiakas luottamusta, tukee tuoteinnovaatioita ja suojaa pitkäaikaista kannattavuutta.
Tämän asiantuntemuksen eturintamassa onQiren, luotettava tarkkuusliittimen leimausmuottien tarjoaja. Suunnittelun huippuosaamisen ja asiakastuen vahvalla kokemuksella Qiren varmistaa, että jokainen muotti on räätälöity asiakastarpeisiin, yhdistäen kestävyyden tarkkuudella. Yrityksille, jotka pyrkivät parantamaan valmistusominaisuuksiaan, seuraava askel on yksinkertainen:Ota yhteyttäNykyään oppia, kuinka liittimen leimausratkaisumme voi vahvistaa tuotantoa ja liiketoiminnan kasvua.
